6.Разработка технологических операций

Наименование операции

Содержание перехода

Вспомогательные переходы

Установить деталь. Установить деталь, закрепить, снять. Снять деталь. Установить деталь, выверить, закрепить. Подать пруток до упора. Закрепить. Снять остаток. Запрессовать деталь на оправку. Открепить деталь. Переустановить деталь, закрепить. Выдвинуть пруток на длину. Перезакрепить деталь. Поджать центром. Установить расточную оправку. Выверить оправку по приспособлению. Установить накладной кондуктор. Откинуть кондукторную плиту. Повернуть кондуктор с деталью на угол.... Переустановить деталь в кондукторе. Закрепить. Повернуть стол с деталью на угол.... Снять кондуктор. Уложить деталь в тару. Повторить переходы...

Токарные операции

Точить поверхность в размер 1 на проход. Точить поверхность в размер 1 и 2 . Точить фасонную поверхность в размеры 1,2 и 3. Точить поверхность с подрезкой торца в размеры 1.2. Точить поверхность с образованием фаски в размеры в размеры 1,2,3.Одновременно точить п поверхностей в размеры 1,2,3 и 4. Точить галтель /радиус/ в размер 1. Точить фаску в размер 1. Точить конус в размеры 1,2,3,4. Точить сферу в размер 1. Точить шейку под люнет в размеры 1,2,3. Накатать сетчатое рифление в размер 1 по ГОСТ.*... Накатать прямое рифление в размер 1 по ГОСТ....Нарезать профиль червяка, выдержать размеры и ТУ согласно таблице эскиза. Подрезать торец начисто (только для заготовок из прутка). Подрезать торец в размер 1. Подрезать торец буртика в размер 1. Проточить риску в размеры 1, 2, 3. Подрезать торец с проточной канавки в размеры 1,2,3. Проточить канавку в размеры 1, 2, 3. Проточить торцевую канавку в размеры 1, 2, 3. Проточить спиральную канавку в размеры 1, 2, 3. Проточить радиусную канавку в размеры 1,2,3. Нарезать резьбу в размер 1 на проход. Нарезать резьбу в размеры 1, 2. Нарезать коническую резьбу в размер 1 по ГОСТ.... Накатать резьбу в размер 1 на проход. Накатать резьбу в размер 1, 2. Надрезать заготовку с образованием фаски в размеры 1, 2, 3. Разрезать заготовку на п деталей в размер 1. Отрезать временный центр в размер 1 .Отрезать деталь в размер 1. Центровать торец в размер 1. Центровать торец в размеры 1, 2, 3. Править центровое отверстие в размеры 1, 2. Сверлить отверстие в размер 1 на проход. Сверлить отверстие в размеры 1, 2. Рассверлить отверстие в размер 1 на проход. Рассверлить отверстие в размер 1 на проход. Рассверлить отверстие, в размер 1 на проход. Рассверлить отверстие в размеры 1, 2. Зенкеровать отверстие в размер 1 на проход. Зенкеровать отверстие в размеры 1,2. Расточить отверстие в размер 1 на проход. Расточить отверстие в размеры 1, 2. Зенковать фаску в размер 1 .Расточить фаску в размер 1. Расточить коническое отверстие в размеры 1, 2, 3 на проход. Расточить отверстие с подрезкой дна в размеры 1, 2. Подрезать дно в размер 1. Расточить канавку в размеры 1, 2, 3.Расточить выточку в размеры 1,2,3- Расточить сферу /радиус/ в размер Развернуть отверстие в размер 1 на проход. Развернуть отверстие в размеры 1,2. Развернуть коническое отверстие в размеры 1,2,3. Калибровать отверстие в размер 1. полировать поверхность до

Раскатать отверстие в размер 1. Обкатать отверстие в размер 1. Навить пружину в размеры 1,2,3. Отрубить пружину в размер 1.

Сверлильные операции

Центровать поверхность в размер 1 .Центроватьторец в размеры 1,2,3. Сверлить отверстие в размер 1 на проход. Сверлить отверстие в размер 1,2. Рассверлить отверстие в размер 1 на проход. Развернуть отверстие в размеры 1,2. Развернуть коническое отверстие в размеры 1,2,3. Зенковать фаску в размер 1.Расточить кольцевую канавку в размеры 1,2,3. Рассверлить отверстие в размеры 1,2. Зенкеровать отверстие в размеры 1,2. Зенковать отверстие в размеры 1,2,3. Зенкеровать выточку в размеры 1,2. Зенковать бобышку в размер 1. Зенковать внутреннюю бобышку в размер 1. Нарезать резьбу в размер 1 на проход. Нарезать резьбу в размер 1,2. Нарезать коническую резьбу в размер 1 по ГОСТ… Вырезать деталь в размер 1.

Расточные операции

Точить поверхность в размер 1 на проход. Точить поверхность в размеры 1, 2. Подрезать торец в размер 1. Фрезеровать поверхность в размер 1. Фрезеровать паз в размеры 1, 2, 3. Расточить отверстие с подрезкой дна в размеры 1,2. Зенкеровать отверстие в размер 1 на проход. Зенкеровать отверстие на размеры 1, 2. Развернуть отверстие в размер 1 на проход. Развернуть отверстие на размеры 1, 2. Расточить отверстие в размер 1 на проход. Расточить отверстие в размеры 1, 2. Расточить выточку в размеры 1, 2, 3. Расточить канавку в размеры 1, 2, 3. Расточить фаску в размер 1. Раскатать отверстие в размер 1 на проход. Нарезать резьбу в размер 1 на проход

Фрезерные операции

Фрезеровать поверхность в размер 1 на проход. Фрезеровать поверхности в размеры 1, 2. Фрезеровать уступ в размеры 1, 2. Фрезеровать паз в размеры 1, 2, 3. Фрезеровать фаску в размер 1. фрезеровать п поверхностей (торец, ребро и т.д.) в размеры 1, 2, 3, 4. фрезеровать шпоночный паз в размеры. 1, 2, 3, 4. Фрезеровать шлиц в размеры 1, 2. Фрезеровать торец в размер 1. Фрезеровать торцы в размер 1. Фрезеровать паз "ласточкин хвост" в размеры 1, 2 (с одной стороны). Фрезеровать паз "ласточкин хвост" в размеры 1, 2, 3 (с другой стороны). Фрезеровать окно в размер 1, 2, 3. Фрезеровать гнездо в размеры 1, 2, 3, 4. Фрезеровать скос в размеры 1, 2. Фрезеровать ребро в размер 1. Фрезеровать шестигранник в размер 1. Фрезеровать квадрат в размер 1. Фрезеровать лыску в размер 1. Фрезеровать Т-образный паз в размеры 1, 2, 3, 4, 5. Фрезеровать неполные витки червяка на входе и выходе резца до 0,5 толщины (размер 1). Фрезеровать радиус в размер 1. Фрезеровать спиральную канавку в размеры 1, 2, 3. Разрезать деталь на ... штук в размер 1. Отрезать заготовку (деталь) в размер 1.

Строгальные операции

Строгать поверхность в размер 1. Строгать поверхности в размеры 1,2. Строгать уступ в размеры 1,2. Строгать паз в размеры 1, 2, 3. Строгать ребро в размер 1. Строгать канавку в размеры 1, 2, 3. Строгать фаску в размер 1. Строгать Т-образный паз в размеры 1, 2, 3, 4, 5. Строгать паз "ласточкин хвост" в размеры 1, 2 (с двух сторон).

Долбёжные операции

Долбить уступ в размеры 1, 2. Долбить паз в размеры 1, 2, 3. Долбить окно в размеры 1, 2, 3.

Протяжные операции

Протянуть отверстие в размер 1. Протянуть паз в размеры 1, 2. Протянуть шлицевое отверстие в размеры 1, 2, 3, 4. Протянуть окно в размеры 1, 2, 3. Протянуть поверхность в размер 1.

Зубообрабатывающие операции

Фрезеровать зубья, выдержав размеры и ТУ согласно таблице эскиза. Долбить зубья, выдержав размеры и ТУ согласно таблице эскиза. Протянуть зубья, выдержав размеры и ТУ согласно таблице эскиза. Фрезеровать шлицы в размеры 1, 2, 3, 4. Шлифовать зубья, выдержав размеры и ТУ согласно таблице эскиза. Хонинговать зубья, выдержав размеры и ТУ согласно таблице эскиза. Притереть зубья, выдержав размеры и ТУ согласно таблице эскиза. Закруглить зубья в размер 1. Накатать резьбу в размер 1 на проход. Накатать резьбу в размеры 1, 2. Накатать рифления в размеры 1, 2, 3, 4, 5. Накатать шлицы в размеры 1, 2, 3, 4.

Шлифовальные операции

Шлифовать поверхность в размер 1. Шлифовать поверхность в размеры 1,2. Шлифовать поверхность и торец в размеры 1,2. Шлифовать галтель (радиус) в размер 1. Шлифовать канавку в размер 1. Шлифовать фаску в размер 1. Шлифовать конус в размеры 1, 2, 3, 4. Шлифовать сферу в размер 1. Шлифовать канавку в размеры 1, 2, 3. Шлифовать отверстие в размер 1, 2. Шлифовать коническое отверстие в размеры 1, 2, 3. Шлифовать дно в размеры 1, 2. Шлифовать фаску в размер 1. Шлифовать торец в размер 1. Шлифовать поверхность в размер 1 на проход. Шлифовать фаску в размер 1. Шлифовать уступ в размеры 1, 2. Шлифовать ребро в размер 1 на проход. Шлифовать паз в размеры 1, 2, 3. Шлифовать центровую фаску в размер 1. Шлифовать резьбу в размер 1 на проход. Шлифовать резьбу в размеры 1, 2. Шлифовать коническую резьбу в размер 1, по ГОСТ .... Шлифовать профиль п заходного червяка, выдержав размеры ТУ согласно таблице эскиза. Шлифовать радиус закругления по профилю червяка в размер 1. Шлифовать n шлицев в размеры 1,2,3,4.

Отделочные операции

 Хонинговать отверстие в размер 1 до .

Суперфинишировать поверхность в размер 1 до.

Суперфинишировать отверстие в размер 1 до

Полировать отверстие до

Полировать поверхность до

Разметочные операции

Проверить размеры заготовки. Разметить базовые плоскости, осевые линии, центры, контур детали.

Слесарные операции

Зачистить заусеницы (для стали). Притупить острые кромки (для чугуна). Маркировать деталь согласно ТУ на изготовление. Клеймить деталь согласно ТУ на изготовление. Править деталь, выдержав прямолинейность. Запилить фаску. Выгнуть концы пружины. Заправить концы пружины. Зачистить остатки после отрезки. Отогнуть витки на торцах пружины. Подогнуть концы пружины.

Балансировочные операции

Определить величину дисбаланса (согласно ТУ). Устранить дисбаланс по ТУ (сверлить отверстие и т. п.). Проверить правильность устранения дисбаланса.

Наименование операции

Содержание перехода

    Эскиз

Опорная база

База, используемая для наложения на заготовку (изделие) связей, лишающих ее одной степени свободы: перемещения изделия вдоль одной координатной оси или поворота вокруг этой оси

-

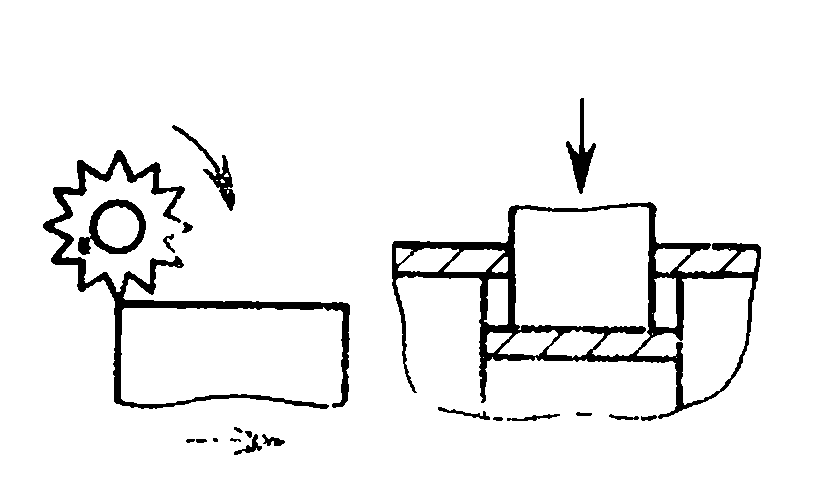

Закрепление

Приложение сил и пар сил к заготовке для обес-печения постоянства ее положения, достигнутого при базировании

-

Бобышка

Выступающая часть материала, являющаяся местным утолщением стенки детали на ее наружной или внутренней поверхности и ограниченная замкнутой кривой

Борт

Замкнутый по контуру детали элемент, непараллельный дну детали

Буртик

Кольцевое утолщение цилиндрической детали, составляющее с ней единое целое

Изображение предмета

Отображение предмета на плоскости чертежа

-

База

Поверхность (или выполняющее ту же функцию сочетание поверхностей), ось, точка, принадлежащие заготовке (изделию) и используемые для базирования (ГОСТ 21495—76)

Конструкторская база

База, используемая для определения положения детали или сборочной единицы в изделии

Технологическая база

База, используемая для определения положения заготовки или изделия при изготовлении или ремонте

Измерительная база

База, используемая для определения относительного положения заготовки или изделия и средств измерений

Установочная база

База, используемая для наложения на заготовку (изделие) связей, лишающих ее трех степеней свободы: перемещения вдоль одной координатной оси и поворотов вокруг двух других осей

Основная база

Конструкторская база данной детали или сборочной единицы, используемая для определения их положения в изделии

Вспомогательная база

Конструкторская база данной детали или сборочной единицы, используемая для определения положения, присоединяемого к ним изделия

Базирование

Придание заготовке требуемого положения относительно выбранной системы координат

Комплект баз

Совокупность трех баз, образующих систему координат заготовки

Направляющая база

База, используемая для наложения на заготовку (изделие) связей, лишающих ее двух степеней свободы: перемещения вдоль одной координатной оси и поворота вдоль другой оси

Вид предмета (вид)

Ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью чертежа

-

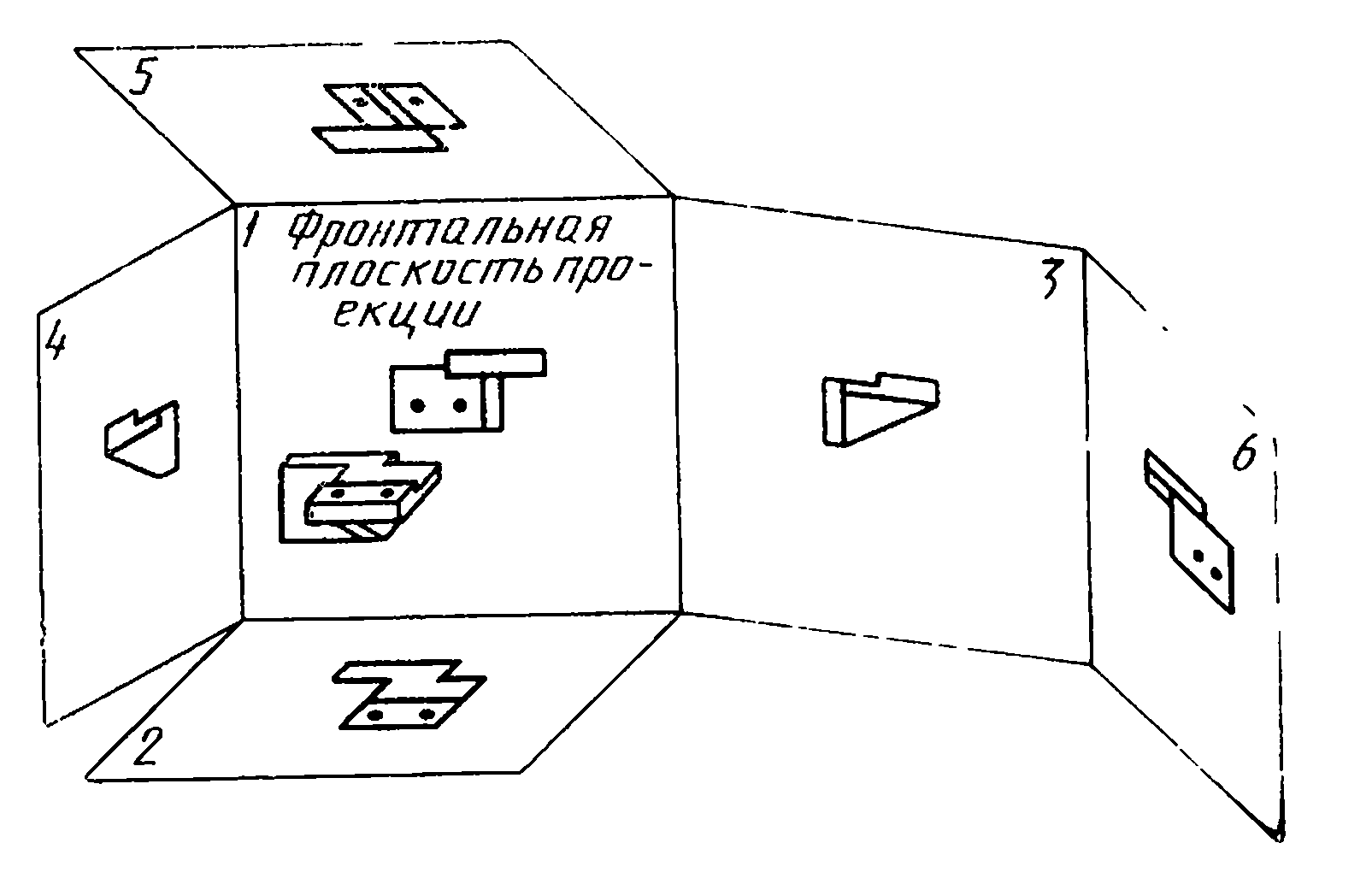

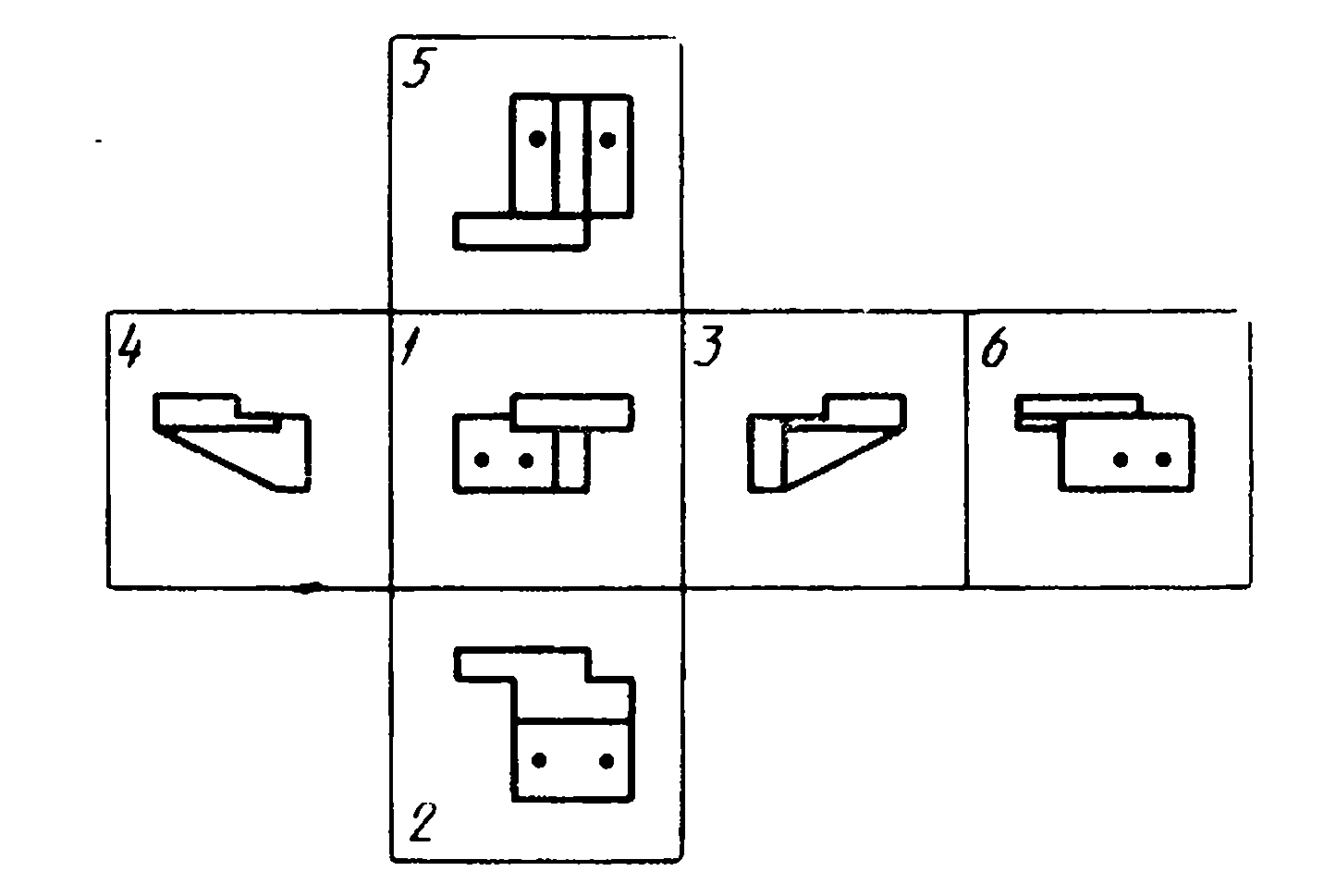

Основной вид

Вид предмета, который получен совмещением его изображения на одной из граней пустотелого куба, внутри которого мысленно помещен предмет, с плоскостью чертежа (основные виды в соответствии с принятым взаимным расположением наблюдателя и предмета: 1 — главный — спереди; 2 — сверху; 3 — слева; 4 — справа; 5 — снизу; б —сзади).

Основной вид предмета может относиться к предмету в целом, его разрезу или сечению

Главный вид предмета (главный вид — вид спереди)

Основной вид предмета, создающий наиболее полное представление о его форме и размерах, относи тельно него располагают остальные основные виды

Впадина

Поверхности различной формы; утопленные по отношению к основной поверхности детали и ограниченные незамкнутым контуром

Выносной элемент

Дополнительное отдельное обычно увеличенное изображение части предмета для графического или другого уточнения ее формы, размеров, шероховатости поверхности и других данных

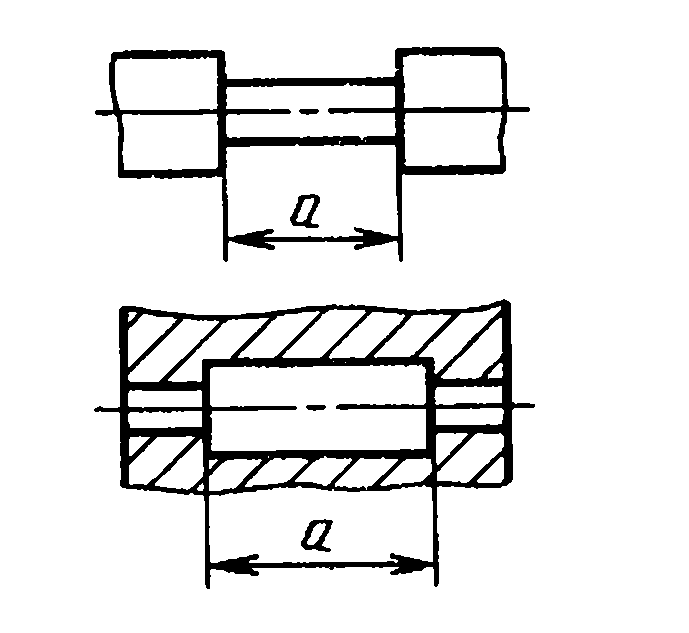

Выточка

Кольцевые углубления различной формы, образованные на наружной или внутренней поверхности вращения с размером а, достаточно большим по сравнению с диаметром и линейными размерами детали

Выточка торцевая

Кольцевые углубления различной формы на торцевой поверхности, размер а которых достаточно велик по сравнению с диаметром детали

Заплечик

Переходная поверхность от одного сечения цилиндрической детали к другому

Заусенец

Несрезанная стружка вязкого материала, образовавшаяся по краям обрабатываемой поверхности при работе резца, фрезы или при штамповке

Зубчатый венец и другие.

Общие термины, определения и обозначения по ГОСТ 16530—83, ГОСТ 16531—83, ГОСТ 19325—73

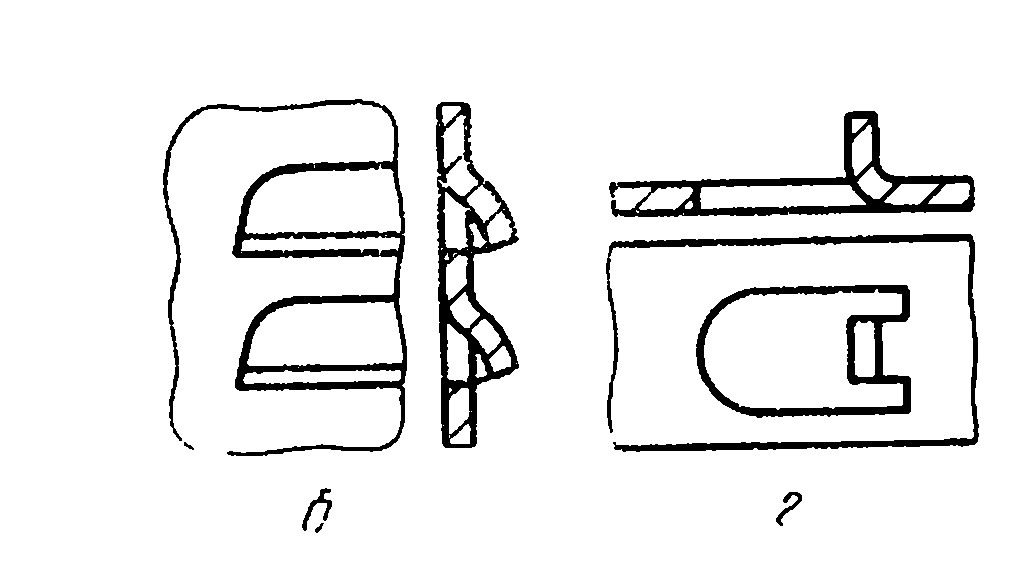

Изгиб местный

Рельефная поверхность — местное деформирование с образованием рельефа без прорезки материала (а); жалюзи — местное деформирование с прорезкой материала с одной стороны (б); надрезка — местная деформация с прорезкой материала с нескольких сторон и отгибкой (в); отбортовка — местное деформирование с образованием борта по внутреннему или наружному контуру, листовой детали

(г)

Изгиб радиусный

Отсутствие одного или обоих прямолинейных участков длиной А, С (а, б); длина В дуги криволинейного участка не менее половины длины окружности радиусом /?; радиус изгиба измеряется вдоль оси изгиба (а, б, в, г)

Галтель

Криволинейная (радиусная) поверхность вращения, служащая переходом от одной поверхности вращения к другой

Головка

Концевой элемент фигурной детали

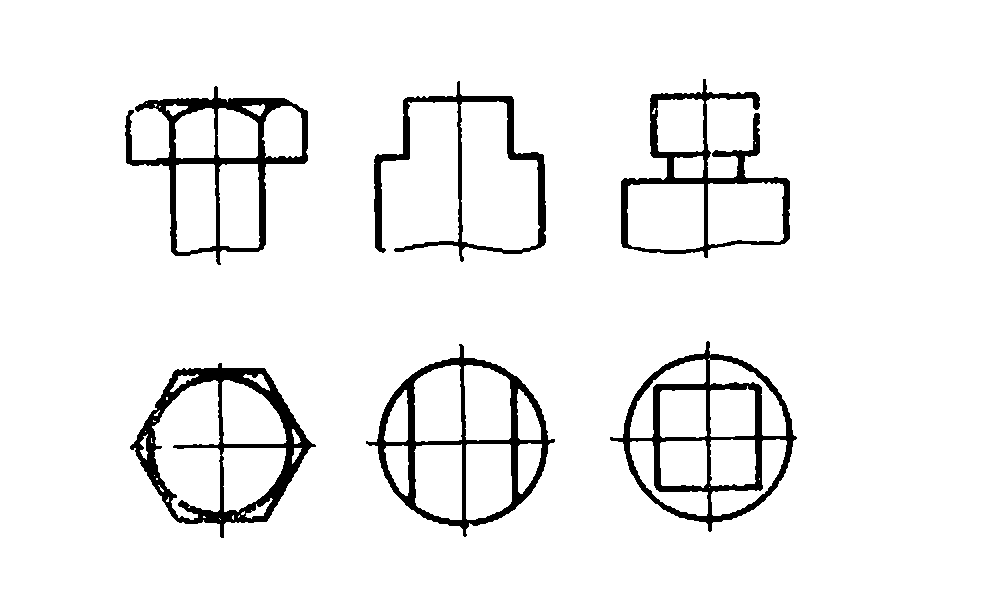

Грань

Поверхность, служащая для фиксирования детали, захватывания ее инструментом (ключом) и крепления

Дно

Поверхность, ограничивающая глубину отверстия или гнезда

Замок

Соединение листовых деталей загибанием кромок

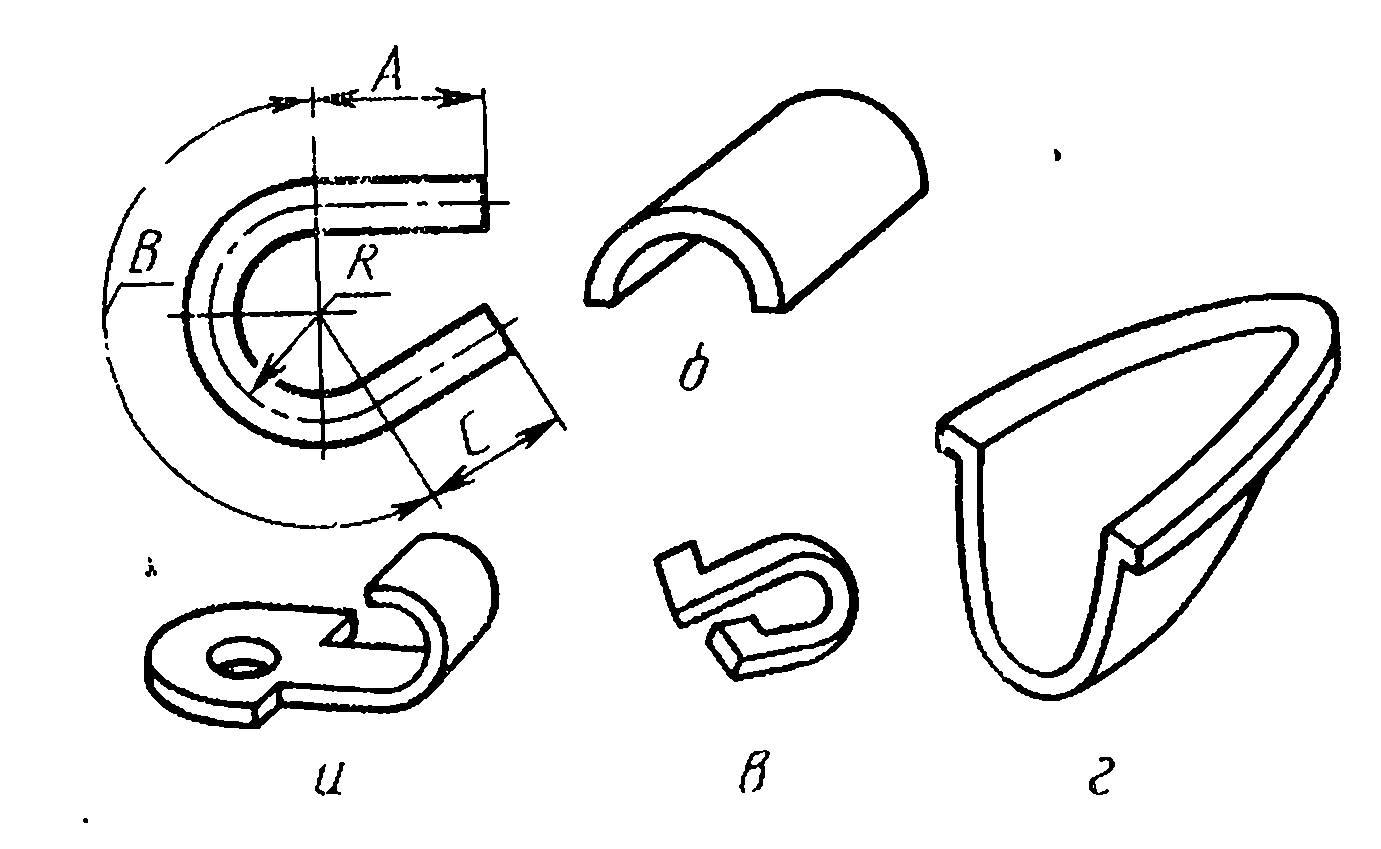

Изгиб радиусный закрытый

Изгиб, в котором угол изгиба криволинейного участка более 180°

Изгиб радиусный открытый

Изгиб, в контуре которого угол изгиба криволинейного участка равен или меньше 180°

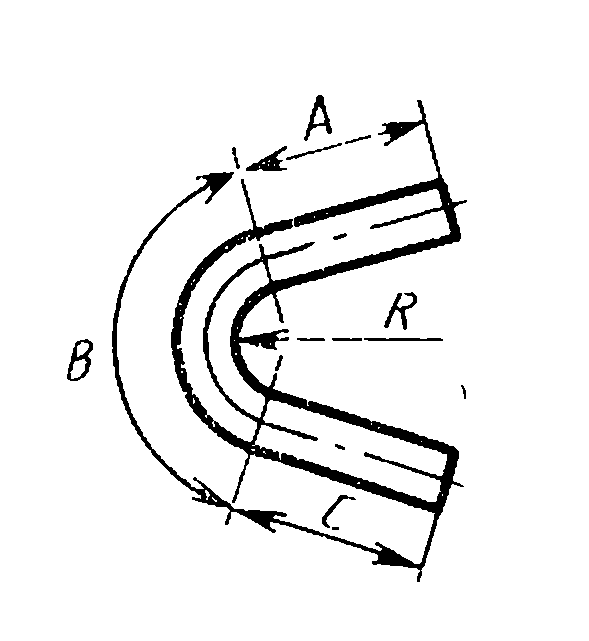

Изгиб угловой

Два прямолинейных участка (Л и С) и криволинейный участок (В) длиной хменее половины длины окружности с радиусом Я (при постоянном радиусе изгиба вдоль оси)

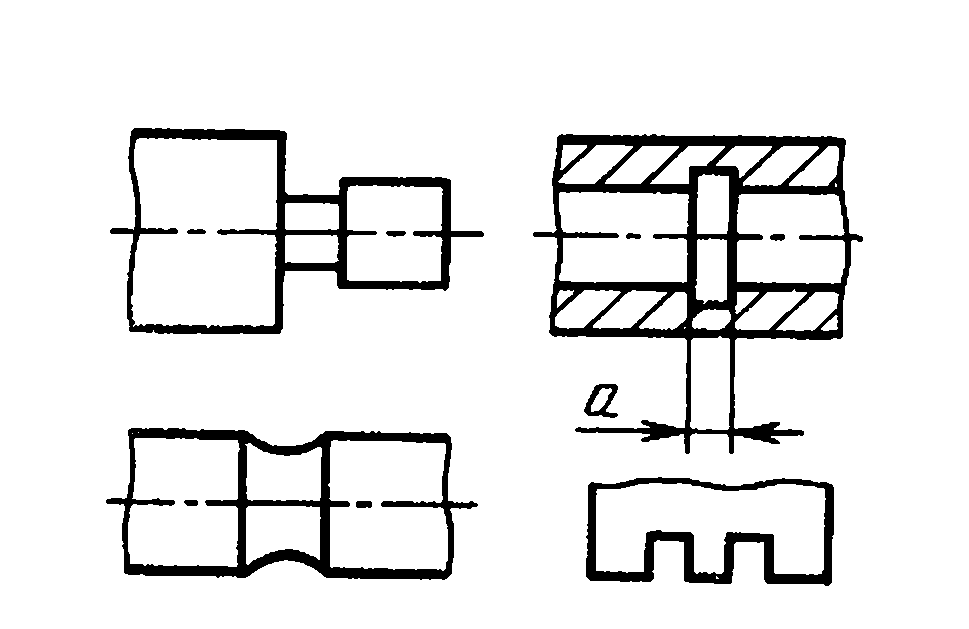

Канавка

Различной формы углубления, образованные на какой-либо наружной или внутренней поверхности, причем размер а незначителен по сравнению с линейным размером детали

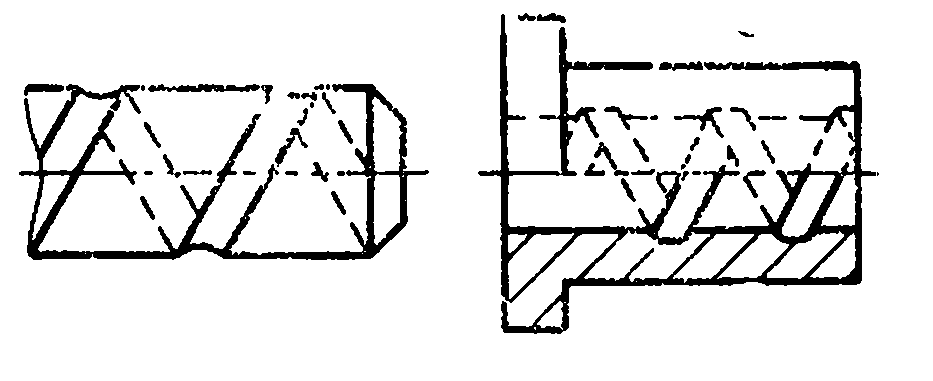

Канавка спиральная

Углубления различной формы, расположенные по спирали

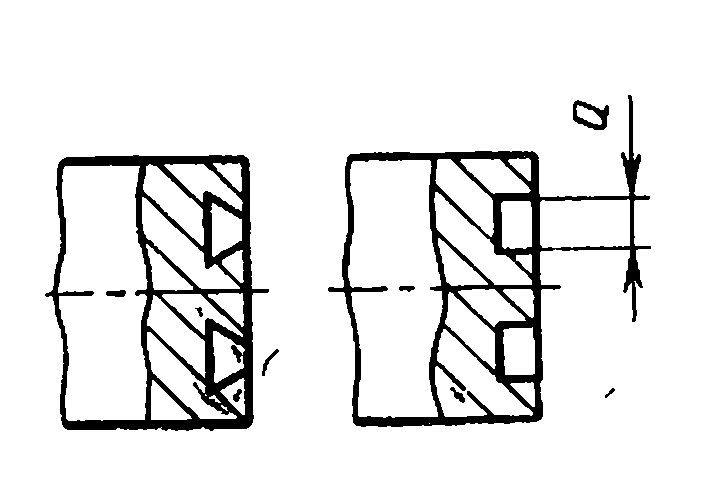

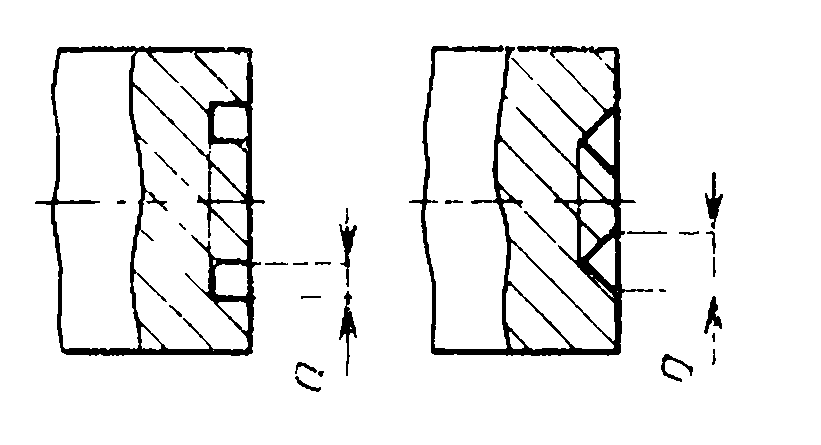

Канавка торцевая

Кольцевые углубления различной формы на какой-либо торцевой поверхности, размер а которых невелик по сравнению с диаметром детали

Контур

Замкнутая кривая, определяющая геометрию детали или ее элемента

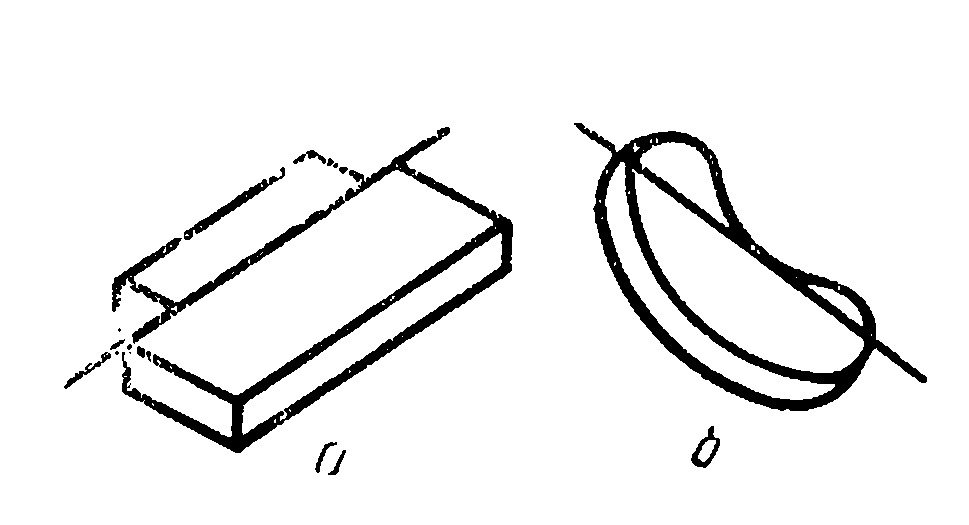

Контур вогнутый

Контур детали, у которого продолжение любой стороны (при прямолинейном контуре — а) или касательная, проведенная в любой точке (при криво-линейном контуре — б) пересекает площадь детали

Контур выпуклый

Контур детали, у которого продолжение любой стороны (при прямолинейном контуре — а) или касательная, проведенная в любой точке (при криво-линейном контуре — б), не пересекает площадь детали

Контур комбинированный

Контур детали, образованный прямыми и кривыми линиями

Контур криволинейный

Контур детали, образованный кривыми линиями

Контур прямолинейный

Контур детали, образованный прямьнми линиями

(фаски и скругления кромок не учитывают)

Линия контура

Линия очертания на чертеже предмета, принадлежащей ему

поверхности, разреза или сечения предмета

-

Линия видимого контура

Линия контура видимых поверхностей предмета

-

Линия невидимого контура

Линия контура невидимых поверхностей предмета

-

Размерная линия

Линия, предназначенная для указания размера измеряемого участка предмета, изображенного на чертеже

-

Осевая линия

Линия, представляющая собой ось симметрии предмета или его поверхности, изображенных на чертеже

-

Центровая линия

Линия, проходящая через центры поверхностей вращения предмета, изображенного на чертеже

-

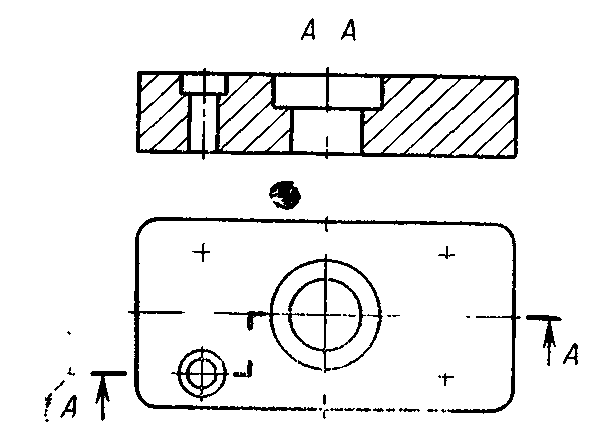

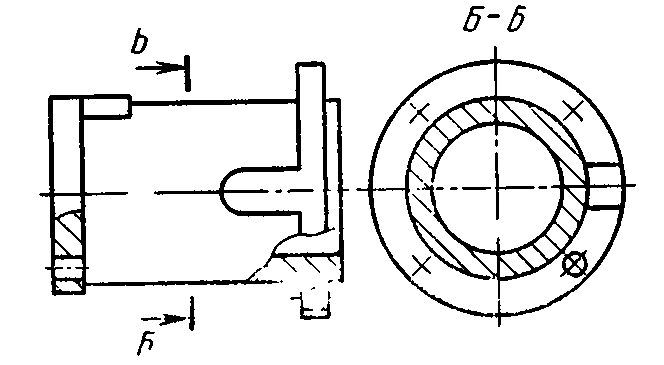

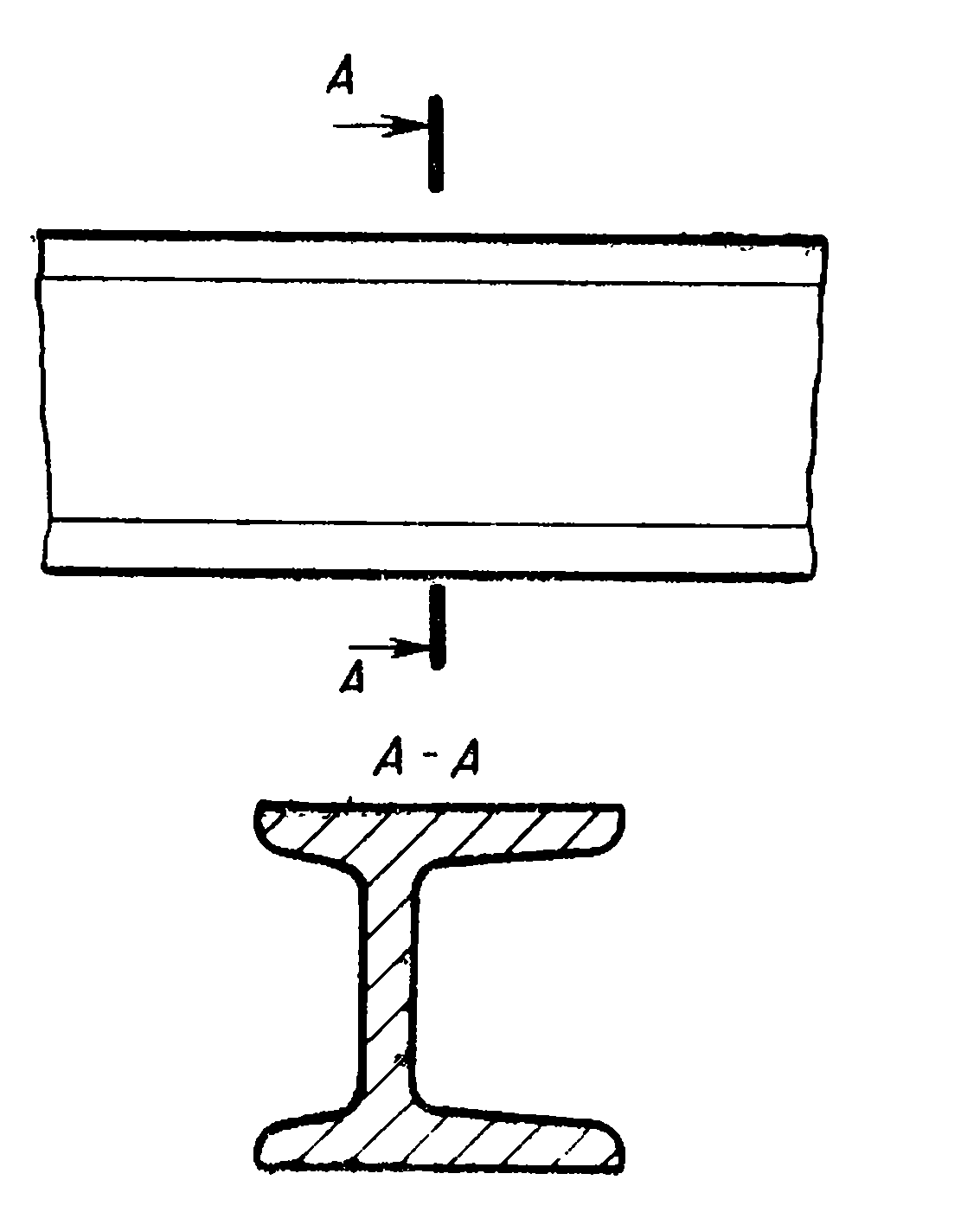

Линия сечения

Линия, обозначающая направление секущей плоскости при выполнении разреза или сечения предмета, изображенного на чертеже

-

Линия перехода

Линия пересечения смежных

поверхностей предмета

-

Линия обрыва

Линия, ограничивающая часть изображения предмета на чертеже, применяемая преимущественно для упрощения изображения предметов постоянной формы сечения и большой протяженности

-

Лыска

Нанесение на изделие характеризующих его знаков

Маркирование

Плоскость на цилиндрической поверхности детали, образованная срезом ее части

-

Маркировка

Совокупность знаков, характеризующих изделие (примеры маркировки — товарный знак предприятия- изготовителя, порядковый номер, дата изготовления и т. д.)

-

Накатка

Накатанная поверхность или плоскость, образованная вдавливанием в деталь накатного инструмента

Облой

Наплывы и излишки материалов в местах разъема пресс-форм и штампов при литье в кокиль, прессовании пластмасс, горячей штамповке и т. д.

Окно

Сквозное отверстие с контуром в виде прямоугольника или сложной замкнутой кривой

Ось вращения

Прямая линия, вокруг которой происходит вращение

-

Ось изгиба

Условная линия, проведенная через центры

Отверстие

Внутренняя поверхность, образованная вращением линии параллельно оси вращения; отверстия могут быть сквозными и глухими

-

Отверстие Базовое

Отверстие, поверхность которого является вспомогательной базой детали, с помощью которого другие детали и сборочные единицы монтируются в определенной взаимосвязи или перемещаются внутри этой детали (поршень, золотник)

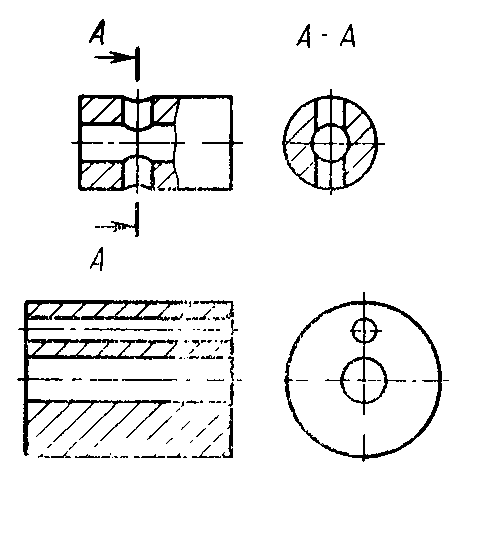

Отверстие,вне оси детали

Отверстие, ось которого не совпадает с осью вращения детали

Отверстие комбинированной формы

Отверстие, поверхность которого состоит из комбинаций цилиндрических, конических, криволинейных поверхностей в любом их сочетании, расположенных по оси детали. Фаска и скругление в отверстиях при классификации не учитываются

Отверстие коническое

Внутренняя поверхность, образованная вращением прямой линии, расположенной под углом к оси вращения

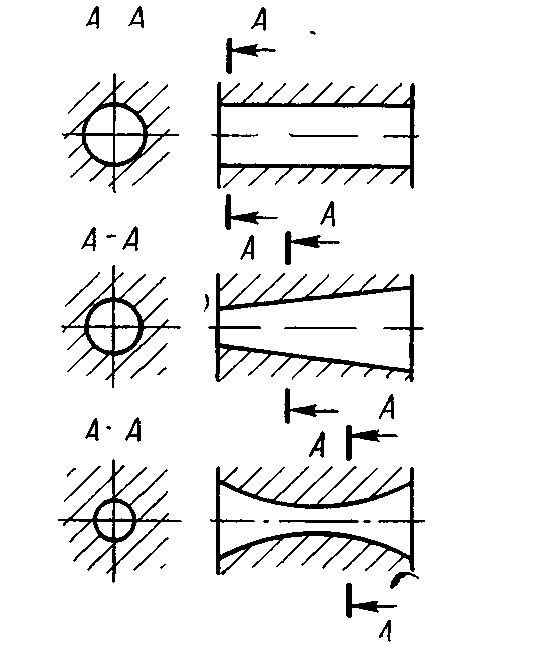

Отверстие круглое поперечном сечении

Отверстие, любое поперечное сечение которого окружность

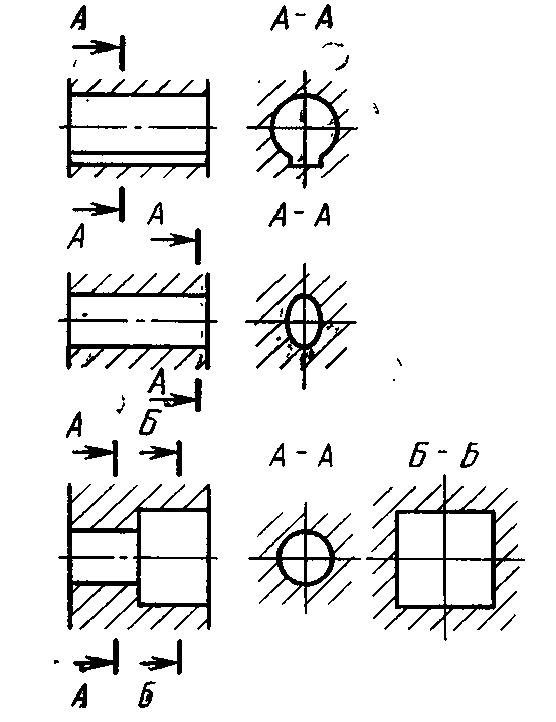

Отверстие некруглое в поперечном сечении

Отверстие, у которого хотя бы одно поперечное сечение не является окружностью

Отверстие фасонное

Внутренняя поверхность, образованная вращением ломаной линии относительно прямой оси (к ней относятся и фасонные отверстия, обрабатываемые фасонным или комбинированным инструментом)

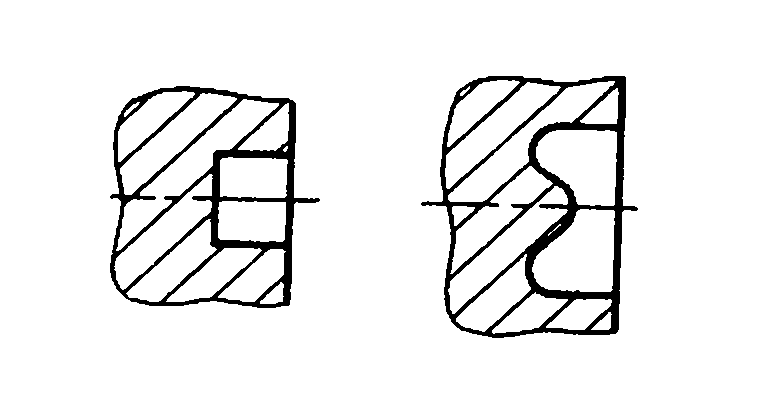

Отверстие центральное

Отверстие (глухое или сквозное), расположенное по оси детали, может иметь любую форму. Фаска и скругление торцов при классификации не учитываются

Отверстие центровое

Сочетание цилиндрических и конических поверхностей тела вращения для установки детали в центрах при обработке, контроле и др.

Отверстие цилиндрическое гладкое

Отверстие, поверхность которого является цилиндрической гладкой поверхностью вращения (проточки для выхода инструмента, незначительное увеличение диаметра для уменьшения длины посадочной поверхности и другие неконструктивные элементы не учитывают)

Отверстие цилиндрическое ступенчатое

Отверстие, поверхность которого является цилиндрической ступенчатой поверхностью вращения

Отверстие шлицевое

Отверстие многошпоночного (шлицевого) соединения

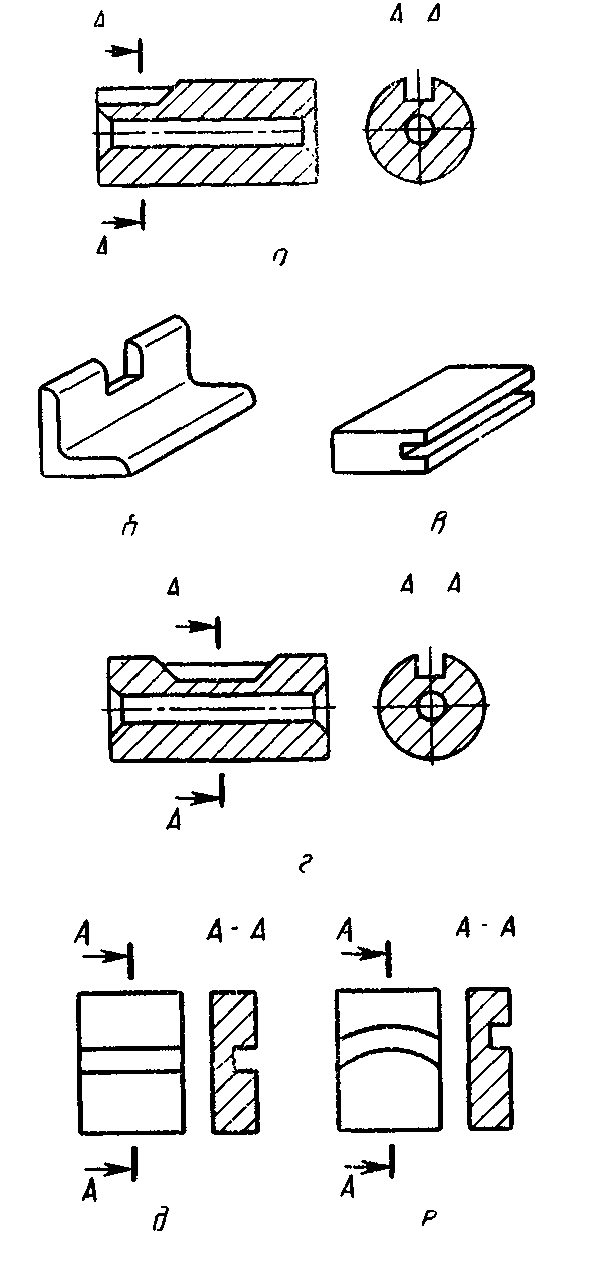

Паз

Прямолинейные углубления различной формы, длина которых, как правило, больше ширины; пазы, открытые с одной (а) или с двух противоположных (б, в) сторон, а также закрытые (г); пазы, ограниченные с боковых сторон параллельными поверхностями у прямых пазов (д) или концентричными у радиусов пазов (е)

Паз кольцевой на торце детали вращения

Кольцевая выемка (углубление) на торце детали с поперечным сечением любой формы и глубины

Плечо рычага

Часть рычага между основной и вспомогательной базами, причем последняя представляет собой место сопряжения рычага с другой деталью

Плоскость

Поверхность, образованная прямолинейным парал дельным перемещением прямой линии

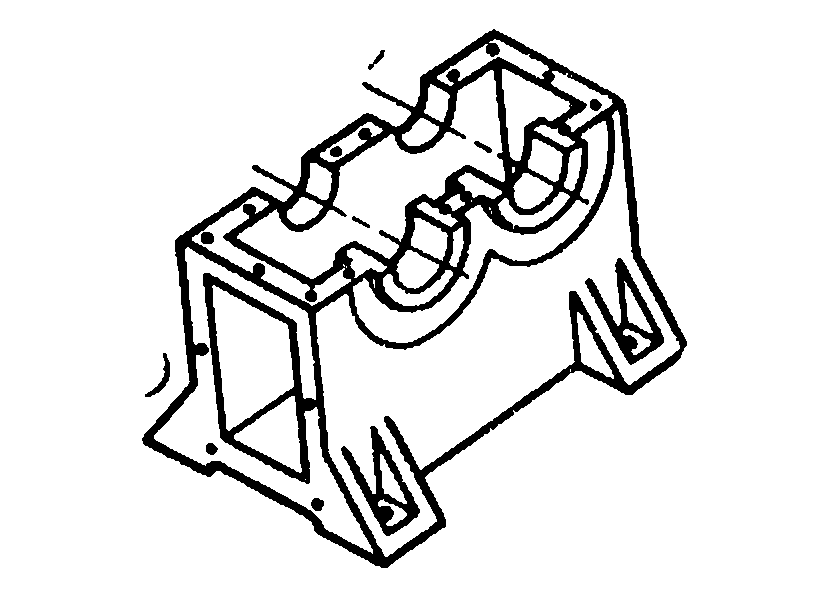

Основные плоскости

Две противоположные наибольшие по площади плоские поверхности детали; если все поверхности детали равны по площади, то основными считают плоскости с наиболее сложным контуром в плане

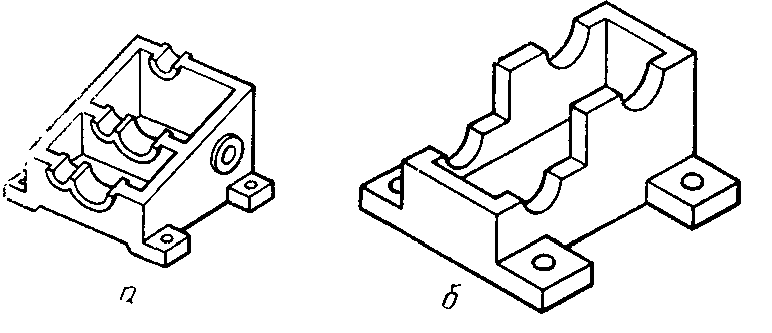

Плоскость разъехма

Гладкая (а) или ступенчатая (б) плоскость, проходящая через вспомогательные базы детали

Поверхность вращения

Поверхность, образованная вращением линии вокруг оси с постоянным радиусом вращения; может быть цилиндрической, конической, криволинейной и комбинированной, а также наружной и внутренней

-

Наружная поверхность детали — тела вращения

Поверхность, состоящая из боковой поверхности и торцов

-

Поверхность вращения комбинированная

Поверхность вращения, состоящая из цилиндрических, конических и криволинейных элементов в любом их сочетании

Поверхность вращения коническая

Поверхность, образованная вращением прямой линии, расположенной под углом к оси вращения

Поверхность вращения криволинейная

Поверхность, образованная вращением кривой линии вокруг оси вращения

Направляющие поверхности

Поверхности детали, по которым перемещается сопрягаемая с ней деталь: плоские (а), призматические (б), типа «ласточкин хвост» (в), радиусные (е), прямолинейные и кольцевые

Аксонометрическая

проекция

Проекция предмета или его части на плоскость, перпендикулярную направлению проецирующих лучей и представляющую собой совмещенную с чертежом одну из граней пустотелого куба, внутри которого мысленно помещен предмет

Прямоугольная аксонометрическая проекция

Параллельная проекция предмета с расположением его размеров по аксонометрическим осям, обеспечивающая получение наглядного изображения предмета (аксонометрической осью называют проекцию оси прямоугольных координат, к которым отнесен предмет в пространстве)

Прямоугольная изометрическая проекция

Аксонометрическая проекция предмета на плоскости чертежа, перпендикулярной направлению проецирующих лучей

Прямоугольная диаметрическая проекция

Прямоугольная аксонометрическая проекция предметов без искажения или с одинаковым искажением размеров по аксонометрическим осям X, 2 и соответственно уменьшенными вдвое размерами по оси У

Косоугольная аксонометрическая проекция

Аксонометрическая проекция предмета на плоскости чертежа, неперпендикулярной направлению про ецирующих лучей

-

Косоугольная изометрическая проекция

Изометрическая косоугольная проекция предмета без искажения, в которой угол наклона оси У к горизонтальной линии должен быть равен 45° (допускаются также 30° или 60°)

-

Фронтальная изометрическая проекция

Косоугольная аксонометрическая проекция предмета без искажения размеров по аксонометрическим осям X, У, 2

-

Фронтальная диаметрическая проекция

Косоугольная диаметрическая проекция предмета с расположением аксонометрических осей, как показано на предыдущем рисунке

Горизонтальная изометрическая проекция

Изометрическая косоугольная проекция предмета с вертикальным изображением оси 2, относительно оси У от горизонтали на угол а (а = 30°, допускаются 45° и 60°) и с сохранением угла 90° между осями У и X

Косоугольная диаметрическая проекция

Косоугольная аксонометрическая проекция предмета без искажения размеров по осям X, 2 и уменьшенными вдвое размерами вдоль оси У

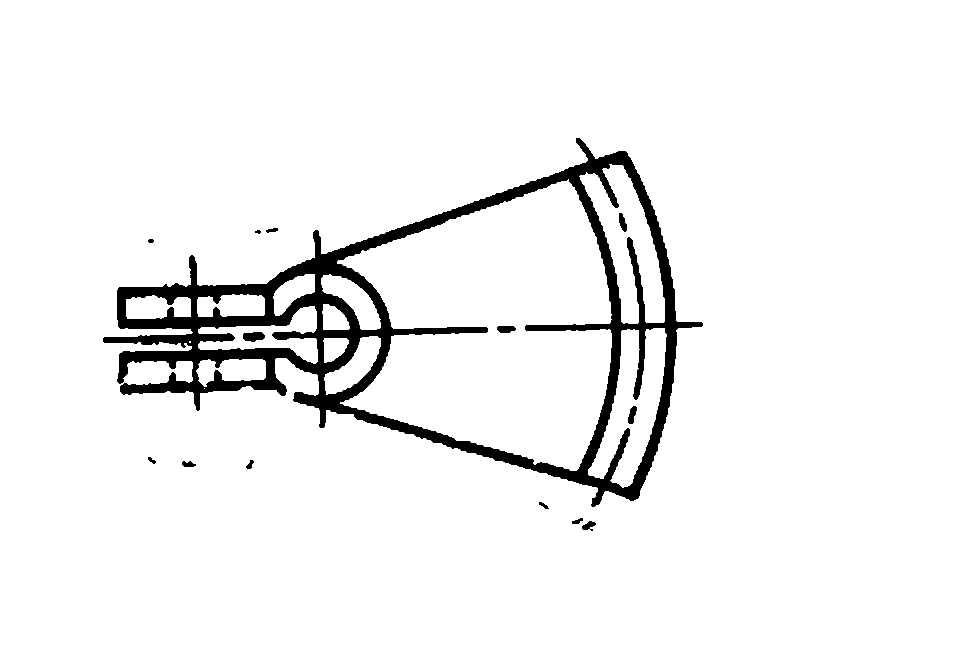

Прорезь

Паз, проходящий через всю толщину детали

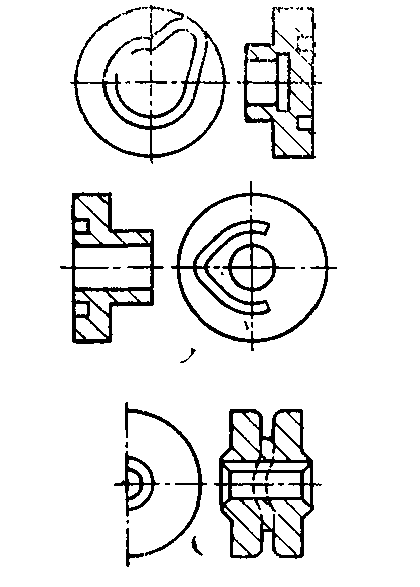

Рабочий закрытый профиль кулачка

Профиль, рабочая поверхность которого ограничена по периметру с боковых сторон

Рабочий открытый профиль кулачка

Профиль, рабочая поверхность которого не ограничена по периметру с боковых сторон

Линейный размер

Размер изделия, определяемый в линейных единицах (линейный размер на чертеже указывают в миллиметрах без обозначения единицы измерения)

-

Угловой размер

Размер изделия, определяемый в угловых единицах (угловой размер на чертеже указывают в градусах, минутах и секундах с обозначением единицы измерения)

-

Исполнительный размер

Размер, необходимый для изготовления изделия

-

Справочный размер

Размер, не подлежащий выполнению по данному чертежу и указываемый для удобства пользования чертежом (к справочным относят размеры, перенесенные с других чертежей и используемые в качестве установочных, присоединительных и габаритных; разхмеры необрабатываемых поверхностей изделий из прокатного материала; размеры, перенесенные с чертежей изделий заготовок; размеры поверхностей, обрабатываемых по сопрягаемому изделию; один из размеров замкнутой размерной цепи, а также размеры, определяющие предельные положения подвижных составных частей изделия)

-

Установочный размер

Исполнительный или справочный размер, определяющий положение поверхностей изделия, по которым его устанавливают при монтаже или в другом изделии

-

Присоединительный

размер

Исполнительный или справочный размер, определяющий координаты элементов или изделий, с помощью которых данное изделие присоединяют к другому изделию

-

Габаритный размер

Справочный размер, определяющий предельное расстояние х между точками внешнего или внутреннего очертания изделия

-

Ремонтный размер

Исполнительный размер изделия, ремонтируемого или изготавливаемого вместо изношенного, отличающийся от соответствующего размера на рабочем чертеже изделия до ремонта

-

Категорийный размер

Ремонтный размер, установленный для определенной категории ремонта изделия, определяемый износом

-

Прогоночный разхмер

Ремонтный размер, установленный с учетом припуска на пригонку поверхности ремонтируемого изделия по месту его установки

-

Номинальный размер

Предельно допустимое отклонение размера от его номинального значения

-

Номинальный размер

 Исполнительный размер изделия, определяемый его функциональным назначением и служащий началом отсчета заданных отклонений при изготовлении изделия

-

Предельное отклонение размера

Предельно допустимое отклонение размера от его номинального значения

-

Разрез предмета (разрез)

Ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей

-

Действительный размер

Размер, полученный в результате измерения с допустимой погрешностью

-

Предельный размер

Один из двух предельно допустимых размеров, между которыми должен находиться соответствующий действительный размер

Предельное отклонение — алгебраическая разность между предельным и нохминальным размерами

Допуск — разность между наибольшим и наименьшим предельными, размерами или абсолютное значение алгебраической разности между верхним и нижним отклонениями

-

Вертикальный разрез

Разрез, выполненный секущей плоскостью перпендикулярно горизонтальной плоскости проекций

-

Горизонтальный разрез

Разрез, выполненный секущей и плоскостью, параллельной горизонтальной плоскости проекции

-

Фронтальный разрез

Вертикальный разрез, выполненный секущей плоскостью параллельно фронтальной плоскости проекций

-

Профильный разрез

Вертикальный разрез, выполненный секущей плоскостью параллельно профильной плоскости проекций

Наклонный разрез

Разрез, выполненный секущей плоскостью, под углом, отличным от прямого, к горизонтальной

-

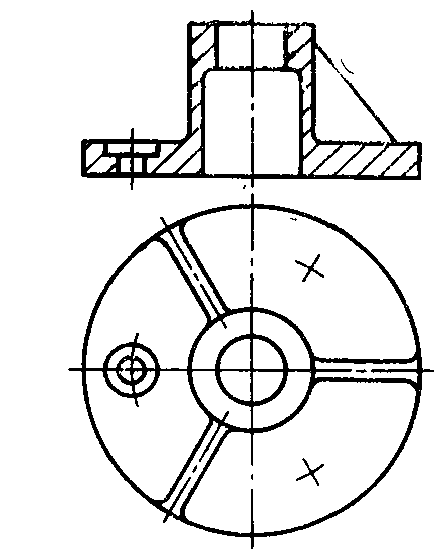

Простой разрез

Разрез выполненный одной секущей плоскостью

Сложный разрез

Разрез, выполненный несколькими секущими плоскостями

-

Ступенчатый разрез

Сложный разрез, выполненный несколькими параллельно секущими плоскостями

-

Ломаный разрез

Сложный разрез, выполненный пересекающимися секущими плоскостями

Продольный разрез

Разрез, выполненный секущими плоскостями вдоль длины или высоты предмета

Поперечный разрез

Разрез, выполненный секущими плоскостями перпендикулярно длине или высоте предмета

Местный разрез

Разрез, служащий для выяснения устройства предмета в отдельном ограниченном месте

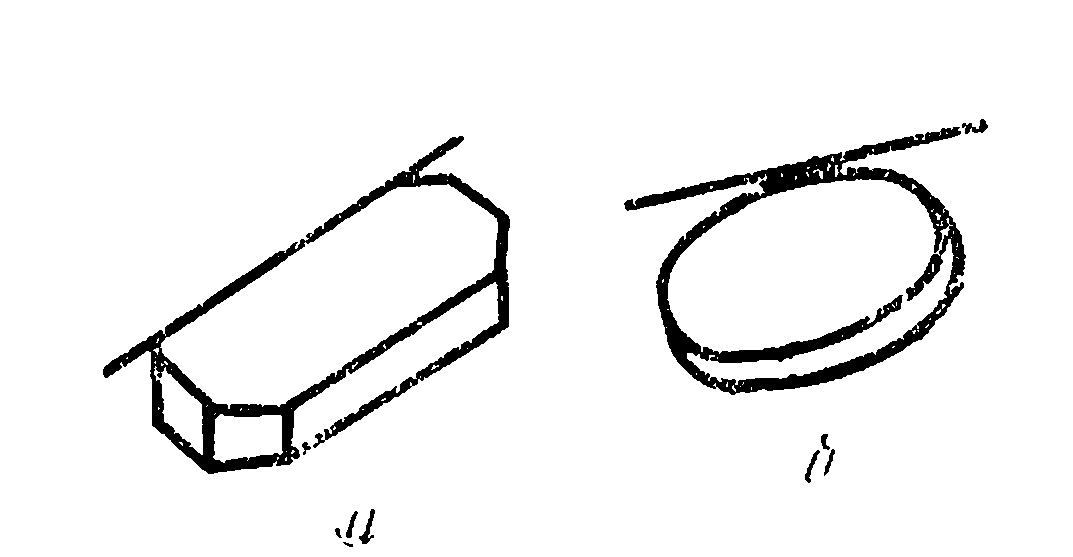

Ребро

Выступающая поверхность, размер а которой незначителен по сравнению с длиной детали; как правило, ребра на детали выполняют для увеличения ее жесткости

Резьба

Винтовая поверхность, выступающая на боковой поверхности прямого кругового цилиндра или конуса. Термины и определения элементов резьбы приведены в ГОСТ 11708—82

Сегмент

Деталь, поперечное сечение которой образовано частью окружности и хордой

Сегмент кольцевой

Деталь, поперечное сечение которой образовано частями двух концентричных окружностей и хордой

Сектор

Деталь, поперечное сечение которой образовано частью окружности и двумя радиусами, исходящими из центра этой окружности или из одной точки площади фигуры

Сектор кольцевой

Деталь, поперечное сечение которой образовано частями двух концентричных окружностей и двух радиусов, исходящих из центра этих окружностей

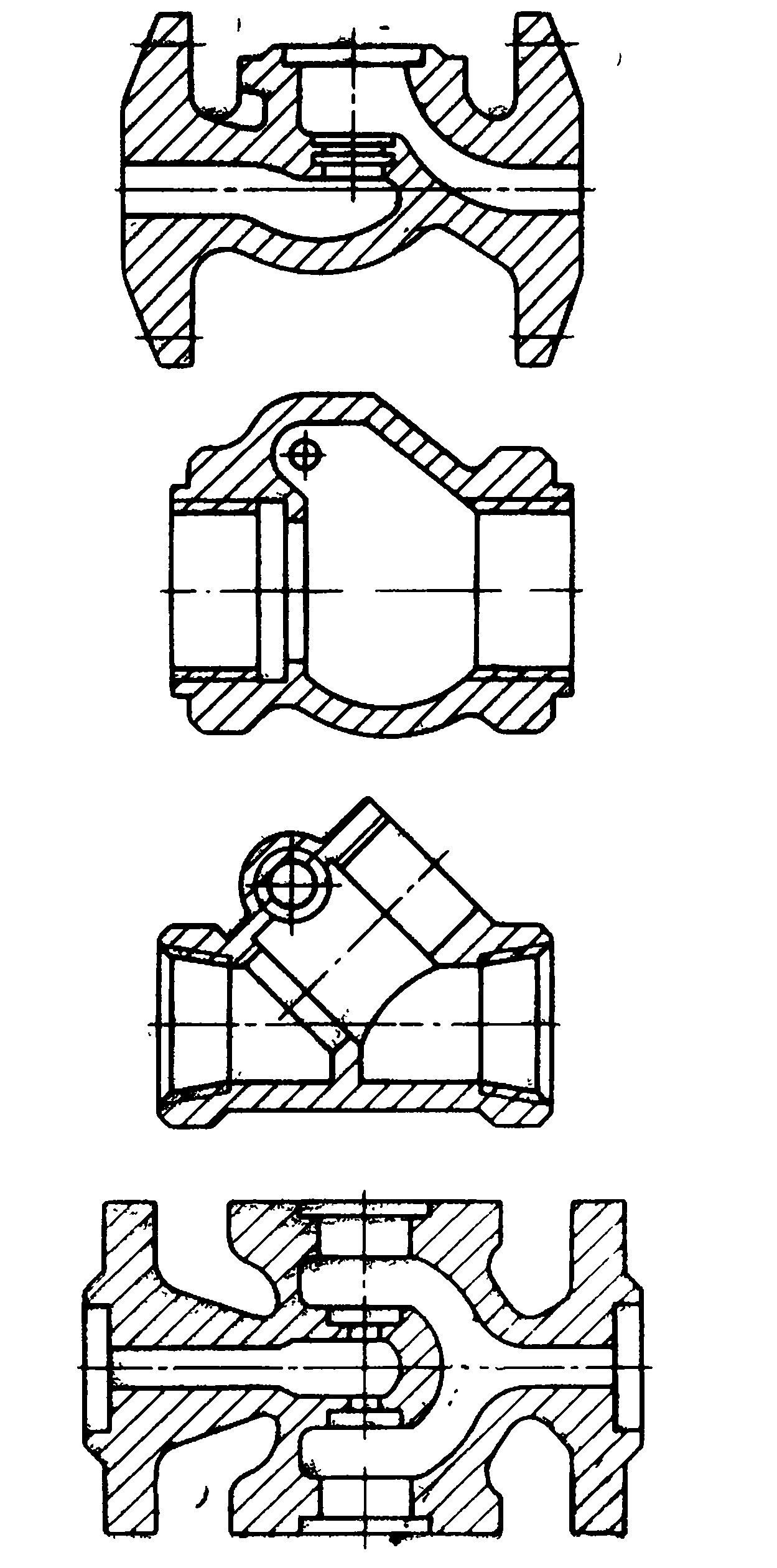

Седло корпуса, клапана, вентиля и др.

Часть корпуса с отверстием, на кромку которого опирается тарелка запорного органа (клапана, крана, вентиля)

Координатная сетка

Совокупность тонких сплошных линий на чертеже, соответствующих определенным значениям координат в прямоугольной или полярной системе координат

-

Шаг координатной сетки

Расстояние между соседними линиями координатной сетки

-

Узел координатной сетки

Точка пересечения линий координатной сетки

-

Сечение предмета (сечение)

Ортогональная проекция фигуры, получающаяся в одной или нескольких секущих плоскостях при мысленном рассечении проецируемого предмета. При необходимости секущей может быть цилиндрическая поверхность, развертываемая на плоскости чертежа

-

Вынесенное сечение

Сечение, изображаемое основными толстыми линиями и расположенное на чертеже вне контура вида предмета или в разрыве между частями одного вида, в соответствии с направлением стрелок у линии сечения

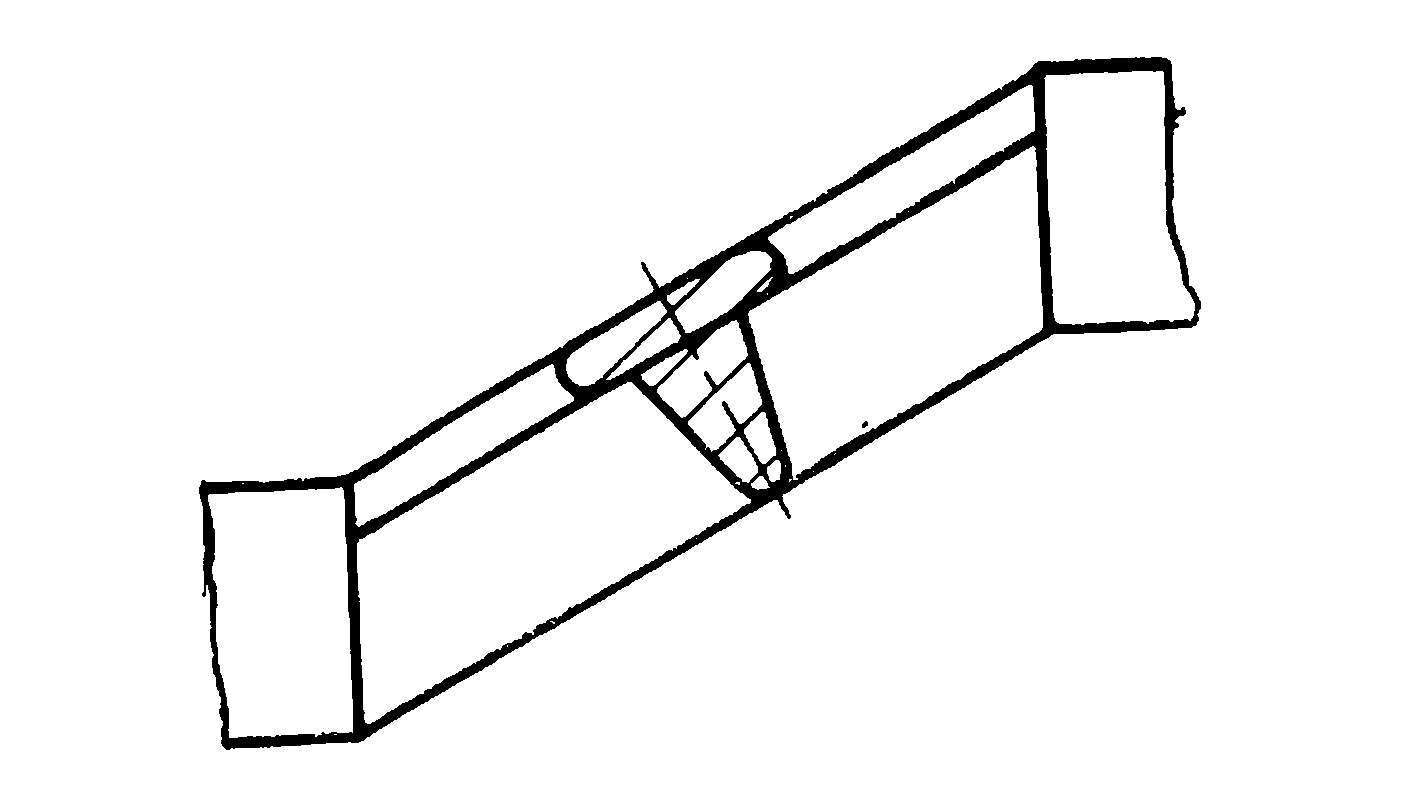

Наложенное сечение

Сечение, изображаемое сплошными тонкими линиями и расположенное непосредственно на виде предмета вдоль следа секущей плоскости

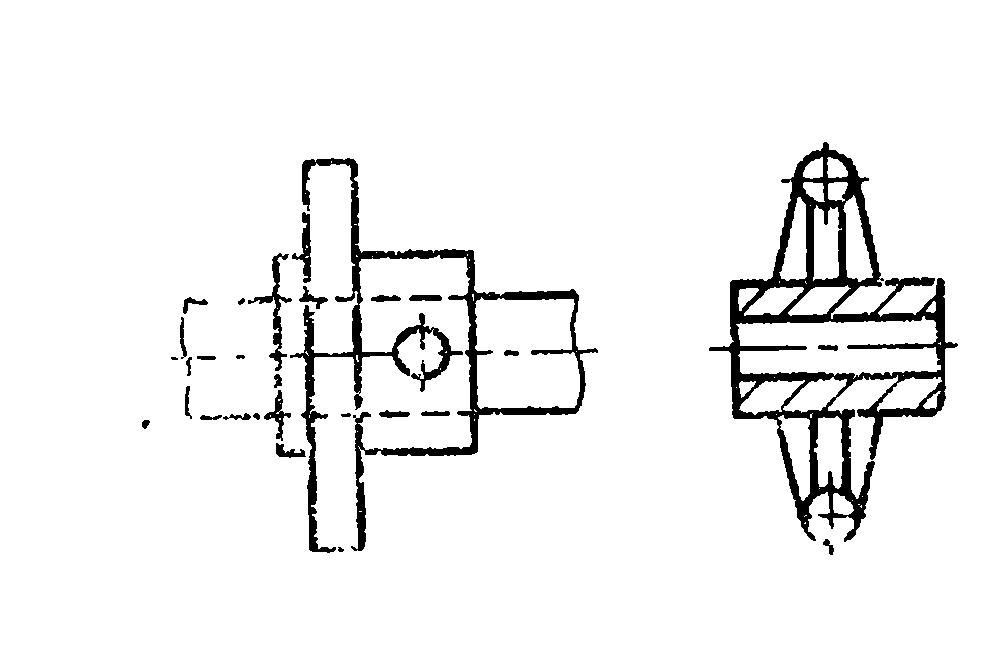

Ступица

Цилиндрическая поверхность с увеличенной общей поверхностью сопряжения для крепления на валу

Торец

Поверхность, перпендикулярная продольной оси детали

Фасонный торец

Поверхность, образованная вращением кривой или ломаной линии, перпендикулярной оси вращения

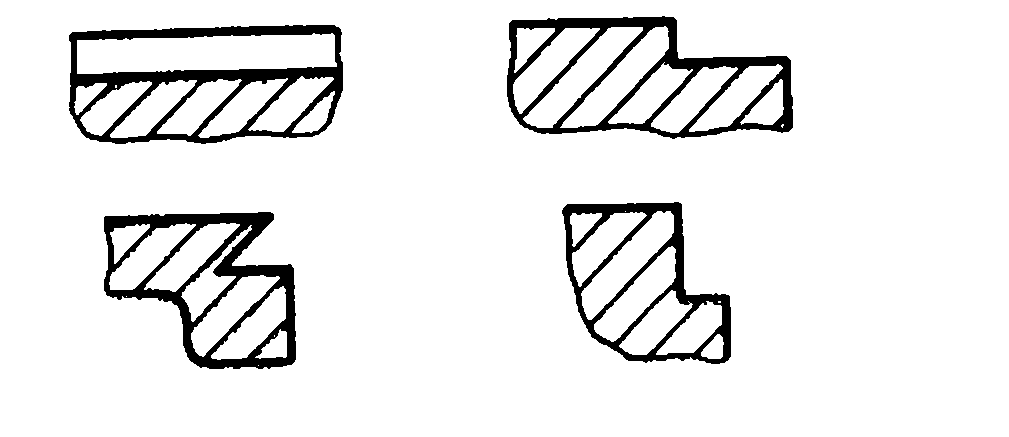

Уступ

Плоскости относительно небольших размеров, пересекающиеся под некоторым углом

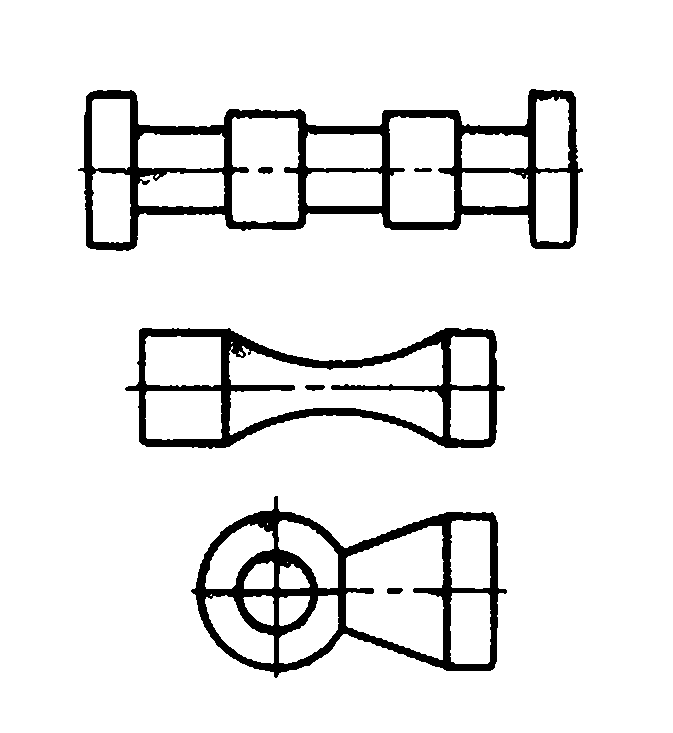

Закрытый уступ детали — тела вращения

Часть детали, поверхность которой ограничена с обеих сторон поверхностями большого диаметра; наличие закрытых уступов не влияет на ступенчатость наружной поверхности

Фаска

Скошенная часть поверхности небольших размеров, служащая переходом от одной наружной или внутренней поверхности к другой

Элемент типа «хомут»

Элемент детали, в сквозном отверстии которого выполнена прорезь для стягивания и крепления детали

Центровое углубление

Коническое углубление, служащее для направления инструмента, обрабатывающего отверстие

-

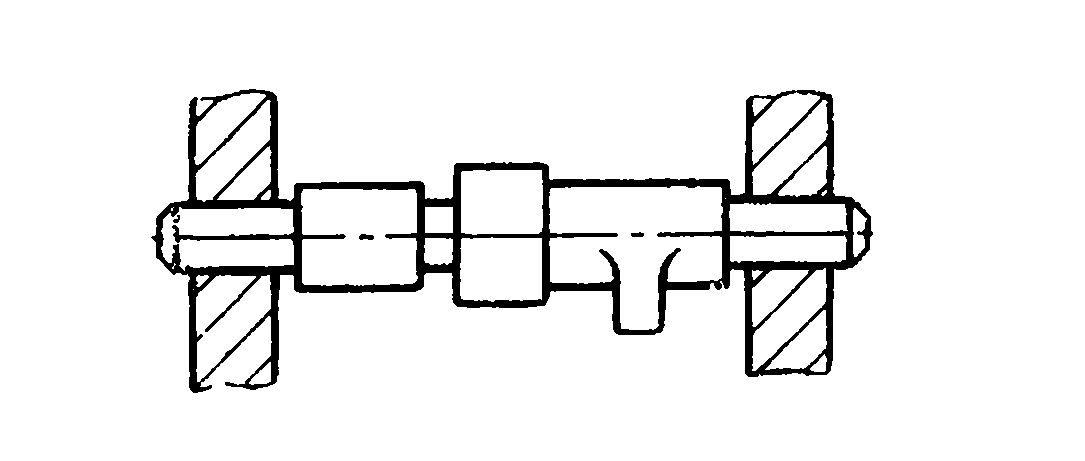

Шейка

Цилиндрический участок детали, помещаемый при сборке в опорную деталь

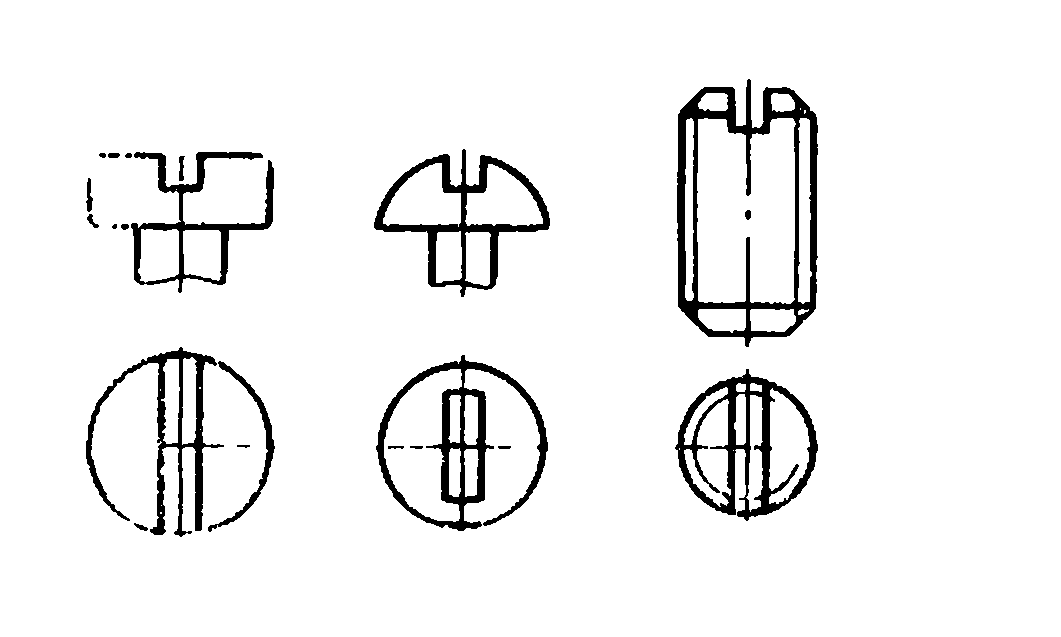

Шлиц

Канавка на торцевых поверхностях различных крепежных изделий или на наружной или внутренней цилиндрических поверхностях деталей

Размеры для ряда

Дополни­тельные размеры

 Размеры для ряда

Дополни­тельные размеры

 Каб

  Ка 1 0

 Ка20

 Ка40

 Каб

 КаЮ

 Ка20

  Ка40

1,0

1,0

1,01,05

—

6,3

6,3

6,36,7

6,5

7,0

1,0

1,1

1,11,15

—

6,3

7,1

7,17,5

7,3

7,8

1,2

1,2

1,21,3

1,251,35

8,0

8,0

8,08,5

8,2

8,8

1,4

1.41.5

1,451,55

9,0

9,09,5

9,2

9,8

1,6

1,6

1,61,7

1,651,75

10

10

1010,5

10,2

10,8

1,6

1,8

1,81,9

1,85

10

11

1111,5

11,2

11,8

2,0

2,0

2,02,1

1,952,05

12

12

1213

12.5

13.5

2,2

2,22,4

2,152,3

14

1415

14.5

15.5

2,5

2,5

2.52.6

2,7

16

16

1617

16.5

17.5

2,5

2,8

2,83,0

2,93,1

16

18

1819

18.5

19.5

3,2

 3,2

3,23,4

3,33,5

20

20

2021

20,5

3,6

3,63,8

3,73,9

22

2224

21,5

23

4,0

4,04,2

4,14,4

25

2526

27

29

4,0

25

4,5

4,54,8

4,64,9

28

2830

31

4,0

25

5,0

5,0

5,05,3

5,25,5

32

32

3234

33

35

5,6

5,66,0

5,86,2

36

3638

37

39

40

40

4042

4144

250

250

250260

270

290

40

45

45

48

4649

250

280

280300

310

315

50

50

5053

5255

320

320

320340

330

350

56

5660

5862

360

з:о380

370

390

63

63

6367

6570

400

400

400420

410

440

63

71

7175

7378

400

450

450480

460

490

80

80

8085

8288

500

500

500530

515

545

90

9095

9298

560

560600

580

615

100

100

100105

102108112115118

630

630 ;

630670

650

690

100

ПО

110120

630

710

710750

730

775

125

125

125130

135

800

800

800850

825

875

140

140150

145155

900

900950

925

975

160

160

160170

165175

1000

1000

10001060

1030

1090

1600

180

180190

185195

1000

1120

11201180

1150

1220

200

200

200210

205

1250

1250

12501320

1280

1360

220

220240

215230

1400

14001500

1450

1550

1600

1600

1600

1700

1650

1750

6300

6300

6300

6700

6500

6900

1600

1800

1800

1900

1850

1950

6300

7100

7100

7500

7300

7750

2000

2000

2000

2120

2060

2180

8000

8000

8000

8500

8250

8750

2240

2240

2360

2300

2430

9000

9000

9500

9250

9750

2500

2500

2500

2650

2580

2720

10000

10000

10000

10600

10300

10900

2500

2800

2800

3000

2900

3070

10000

11200

11200

11800

11500

12200

3150

3150

3150

3350

3250

3450

12500

12500

12500

132С0

12800

13600

3550

3550

3750

3650

3870

14000

14000

15000

14500

15500

4000

4000

4000

4250

4120

4370

16000

16000

16000

17000

16500

17500

4500

4500

4750

4620

4870

16000

18000

18000

19000

18500

19500

5000

5000

5000

5300

5150

5450

20000

20000

20000

5600

5600

6000

5800

6150

Ряд 1

Ряд 2

Ряд 1

Ряд 2

Ряд 1

Ряд 2

0,1

0,2

2,5

2,0

25

20

0,4

о,з

4,0

3,0

40

32

0,6

0,5

6,0

5,0

60

50

1,0

0,8

10

8,0

100

80

1,6

1.2

16

12

160

125

Вал

D

г

r1

10-18

0,6

1

20-28

 1,6

2

30-46

 2,0

2,5

48-68

2,5

3

70-100

3

4

105-150

4

5

155-200

5

6

 210-250

6

8

   Ряд 1

 Ряд 2

 Ряд 3

 Ряд 1

 Ряд 2

Ряд 3

0°

0°

—

15'

35°

со

40°

45'

45°

1°

 1°30'

50°

2°30'

55°

2°

60°

2°30'

65°

5°

3°

70°

4°

75°

6°

80°

7°

85°

8°

100°

9°

110°

10°

120°

12°

135°

15°

150°

20°

18°

165°

180°

22°

270°

25°

360°

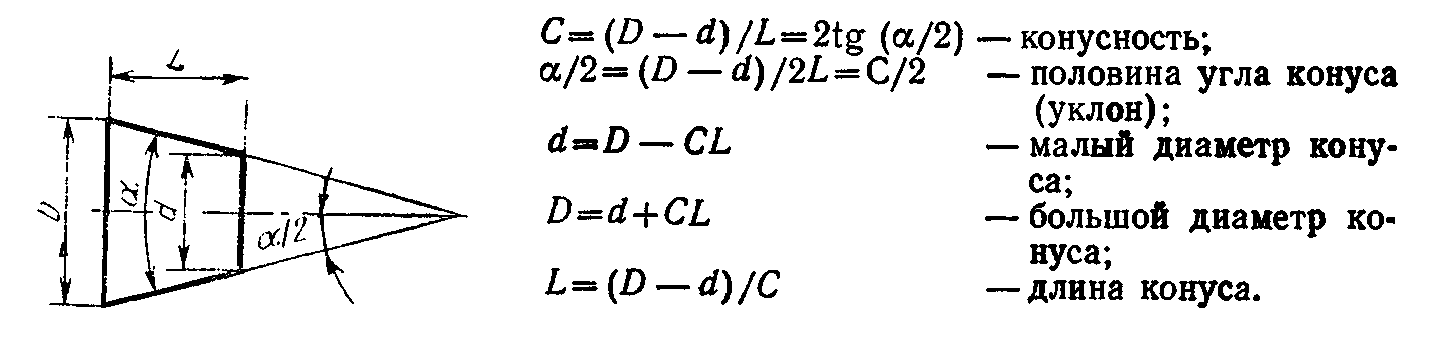

C

  a

 a/2

 Назначение

1:50

 0°6'52,5''

 0°3'26,25''

Крепежные детали для неразбор­ных соединений, подвергающихся виб­рациям и ударной переменной нагрузке; конические оправки

2:50

 0°17'11,3''

 0°8'35,65''

1:100

 0°34'22,6''

 0°17'11,3''

Крепежные детали для неразбор­ных соединений, подвергающихся вибрациям и спокойной переменной нагрузке; клиновые шпонки; кониче­ские оправки

 1:100

 0°8'45,2''

 0°34'22,6''

Конические штифты; установочные шпильки; концы насадных рукояток

1:30

0°54'34,9''

 0°57'17,45''

Конусы шейки шпинделей

1:20

2°51'51,1''

 1°25'55,55''

Метрические конусы в шпинделях станков; оправки

1:15

3°49'5,9''

1°54'32,95''

Конические соединения деталей при осевых нагрузках; соединения поршней со штоками

1:12

4°46'18,8''

 2°23'9,4''

Закрепительные втулки шарико и роликоподшипников; конусы Морзе

1:10

 5°43'29,3''

 2°51'44,65''

Конические соединения деталей при нагрузках, перпендикулярных и параллельных оси; концы валов электрических и других машин; регулируемые втулки подшипников шпинделей

1:5

11°25'16,3''

5°42'28,15''

Легкоразъемные соединения деталей при нагрузках, перпендикулярных оси; конические фрикционные муфты

1:3

18°55'28,7''

 9°27'44,35''

1:1,886

30°

15°

Фрикционные муфты приводов; зажимные цанги; головки шинных болтов

 1:1,886

60°

30°

Центровые отверстия

 1:0,652

75°

37°

Внутренний конус нажимных гаек в соединениях труб высокого давления; наружные центры инструментов диаметром до 10 мм

 1:0,500

90°

45°

Концы обрабатываемых валов и валиков; конусы вентилей и клапанов; центровые отверстия для тяжелых работ; потайные головки заклепок диаметром 1 — 10 мм

 1:0,289

120°

60°

Потайные головки заклепок диаметром 2—5 мм; внутренние фаски резьбовых отверстий; конусы под набивку сальников; дроссельные клапаны

Откло­нение

6/2

Интервалы длин

 меньшей сторо­ны угла, м м

Откло­нение

 6/2

До 3

10'

Св. 80 до 120

1'30"

Св. 3 до 5

8'

Св. 120 до 200

1'15"

Св. 5 до 8

6'

Св. 200 до 320

1"

Св. 8 до 12

5'

Св. 320 до 500

50"

Св. 12 до 20

4'

Св. 500 до 800

40"

Св. 20 до 32

3'

Св. 800 до 1250

30"

Св. 32 до 50 Св. 50 до 80

2'30"

Св. 1250 до 2000

25"

Квалитеты

Интервалы размеров, мм

2-4

б

6-

-7

Предельные отклонения для полей допусков валов, мкм

Н2 *

/.2*

НЪ

/,3*

/14

м

<75

/15

/>

кЪ

Гб

<76

Нб

къ

тб

От 1 до 3

0

-1,2

+0,60

-0,60

0

-2,0

+ 1,00 -1,00

0

-3

+ 1,5 -1,5

-2

-6

0

-4

+2,0

-2,0

+4

0

-6

-12

-2

-8

0

-6

+3,0

-3,0

+6

0

+8

+2

Св. 3 до 6

0

+0,75

0

+ 1,25

0

+2,0

-4

-9

0

-5

+2,5 -2,5

+6 + 1

-10

-18

-4

-12

0

-8

+4,0

—4,0

+9 + 1

+ 12 +4

Св. 6 до 10

-1,5

-0,75

-2,5

- 1,25

-4

-2,0

-5

-и

0

-6

+3,0

-3,0

+7 + 1

-13

-22

-5

-14

0

-9

+4,5

-4,5

+ 10 + 1

+ 15

+6

Св. 10 до 14 Св. 14 до 18

0

— 2,0

+ 1,00 -1,00

0

-3,0

+ 1,50 -1,50

0

-5

+ 2,5 -2,5

-6

-14

0

-8

+4,0

-4,0

+9 + 1

-16

-27

-6

-17

0

-11

+5,5

-5,5

+ 12 + 1

+ 18

+7

Св. 18 до 24 Св. 24 до 30

0

+ 1,25

0

+2,00

0

-6

+3,0

-3,0

-7

-16

0

-9

+4,5

-4,5

+ П

+2

-20

-33

-7

-20

0

-13

+6,5

-6,5

+ 15

+2

+21

+8

Св. 30 до 40 Св. 40 до 50

-2,5

-1,25

-4,0

-2,00

0

-7

+3,5

-3,5

-9

-20

0

-11

+5,5

-5,5

+ 13 +2

-25

-41

-9

-25

0

-16

+8,0

-8,0

+ 18 +2

+25

+9

Св. 50 до 65 Св. 65 до 80

0

-3,0

+ 1,50 -1,50

0

-5,0

+2,50

-2,50

0

-8

+4,0

-4,0

-10

-23

0

-13

+6,5

-6,5

+ 15

+2

-30

-49

-10

-29

0

-19

+9,5

-9,5

+21

+2

+30

+ П

Св. 80 до 100 Св. 100 до 120

0

-4,0

+2,00

-2,00

0

-6,0;

+3,00

-3,00

0

-10

+5,0

-5,0

-12

-27

0

-15

+7,5

-7,5

+ 18 +3

-36

-58

-12

-34

0

-22

+ 11,0 -11,0

+25

+3

+35 + 13

0

-25

0

-30

0

-36

0

-43

0

-52

Л9

0

-62

0

-74

0

-87

0

-100

0

-115

Св. 250 до 280 Св. 280 до 315

+66 + 34

+88

+56

+ 126 +94 + 130 +98

-56

-108

0

-52

-26

-26

-190

-271

-110

-191

-56

-137

0

-81

+40

-40

+396

+315

+431

+350

+556

+475

+606

+525

+ 791 +710 +871 + 790

-190

-320

-56

-186

0

-130

Св. 315 до 355 Св. 355 до 400

+ 73 + 37

+98

+62

+ 144 + 108 + 150 + 114

-62

-119

0

-57

+28

-28

-210

-299

-125

-214

-62

-151

0

-89

+44

-44

+479

+390

+524

+435

+679 +590 +749 + 660

+989 +900 + 1089 + 1000

-210

-350

-62

-202

0

-140

Св. 400 до 450 Св. 450 до 500

+ 80 -1-40

+ 108

+68

+ 166 + 126 + 172

+ 132

-68

-131

0

-63

+31

-31

-230

-327

-135

-282

-68

-165

0

-97

+48

-48

+587

+490

+637

+540

+837

+740

+917

+820

+ 1197 + 1100 + 1347 + 1250

-230

-385

-68

-223

0

-155

От 1 до 3

+ 12 -12

0

-40

+20

-20

-270

-330

-60

-120

-20

-80

0

-60

+30

-30

—140 —240

0

-100

+50

-50

0

-140

0

-250

0

-400

0

-600

0

-1000

Св. 3 до 6

+ 15 -15

0

-48

+24

-24

-270

-345

-70

-145

-30

-105

0

-75

+37

-37

-140

-260

0

-120

+60

-60

0

-180

0

-300

0

-480

0

-750

0

-1200

Св. 6 до 10

+ 18

-18

0

-58

+29

-29

-280

-370

-80

-170

-40 —130

-90

+45

-45

-150 - 300

0

-150

+75

-75

0

-220

0

-360

0

-580

0

-900

0

-1500

Св. 10 до 14 Св. 14 до 18

+21

-21

0

-70

+35

-35

-290

-400

-95

-205

-50

-160

0

-110

+55

-55

-150

-330

0

-180

+90

-90

0

-270

0

-430

0

-700

0

. -1100

0

-1800

Св. 18 до 24 Св. 24 до 30

+26

-26

0

-84

+ 12 -42

-300

-430

-110

-240

—65

-195

0

-130

+65

-65

-160

-370

0

—210

+ 105 -105

0

-330

0

-520

0

-840

1

1

0

-1300

0

-2100

Св. 30 до 40

+31

0

+50

-310

—120

-80

0

+80

-170

0

+ 125

0

0

0

0

0

-470

—280
